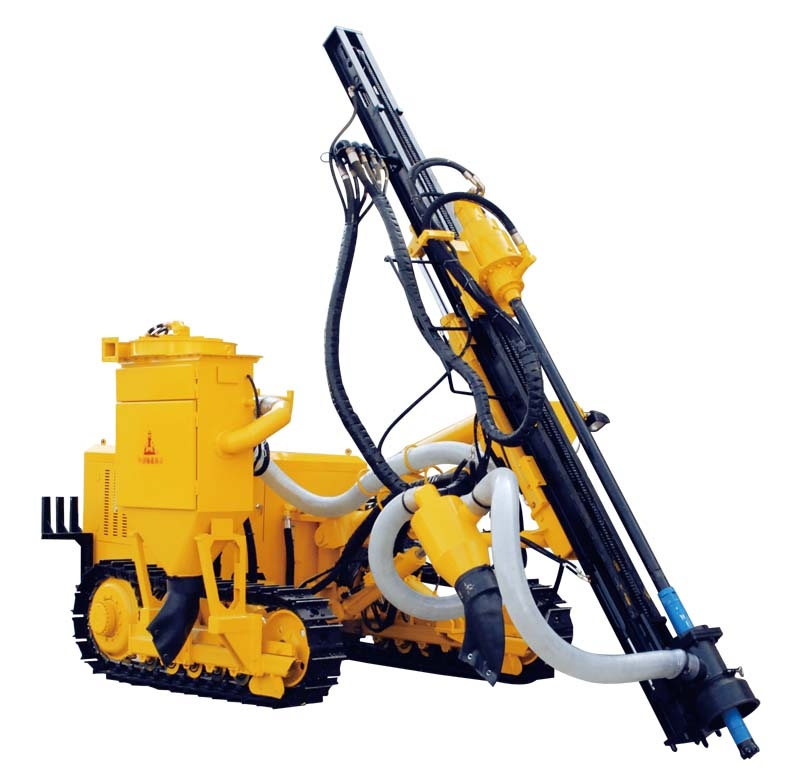

KH5型高风压环保型履带式露天潜孔钻车

名称:KH5型高风压环保型履带式露天潜孔钻车
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

产品特点:
  安全稳定的行走机构
  •重心低、离地间隙大,能轻松穿越崎岖的路面。专用车轮马达驱动,爬坡能力强,故障率低。
  •先进的履带自动调平功能和停机刹车系统,不仅使钻车行走稳定,且大大减轻了地面对钻车的冲击力,保证了行驶安全。
  •独特的防脱链装置,大大提高了钻车行走时的可靠性
  •车载柴油机对恶劣环境的适应性,无需外接空压机即可自由行走,移位方便。
  强劲可靠的动力
  •采用名牌四缸柴油机为动力,功率大、体积小、整机振动 小、工作平稳
  •采用专利《一种凿岩钻车的柴油机进气调节装置》(专利号:2008820087606.3)加预滤器、油滤、纸滤三级过滤器的完美组合,增强了钻车对恶劣环境的适应性,延长了柴油机的使用寿命。
  新型钻臂
  •经过优化设计的变幅机构及圆形钻臂,结构新颖,调整方便,使钻孔覆盖范围大大提高,并可钻凿低位水平孔
  强劲有力的推进、回转机构
  •新型回转机构由大扭矩摆线液压马达与行星减速器组成,为钻车提供强大的扭矩储备,减少卡钻几率。
  •液压油缸加动滑轮组组合的的推进机构,可以产生20KN的提升力,调节推进操纵阀上的调压阀,可以获得工况所需的最佳推进力。

KH5型履带式露天潜孔钻车技术参数
岩石硬度 f=6~20 行走速度 (Km/h) 0--2.0
钻孔直径(mm) 105~140 钻臂升角 -25°~+45°
经济钻深(m) 25 钻臂摆角 ±45°
工作气压(MPa) 1.0~2.4 滑架摆角 ±50°
耗气量(m³/min) ≥15 滑架俯仰 180°
回转转速(rpm) 0~70 履带调平 ±10°
提升力 (KN) 20 滑架补偿(mm) 1200
钻杆规格(mm) 76x3000/89x3000 外形尺寸(mm) 5400×2330×2020(不包括集尘器)
爬坡能力 30° 整机重量(Kg)  6800
离地间隙(mm) 320 备注 气液联动+集尘器
  建议配套动力:
  开山LGCY-19.5/19型柴油移动螺杆空压机
型号 LGCY-19.5/19
排气量(m³/min) 19.5
工作压力(Mpa) 1.9
配套柴油机马力(kw) 6CTA8.3-C260
重量(kg) 3700
外形在尺寸(mm) 3900*1800*2650
