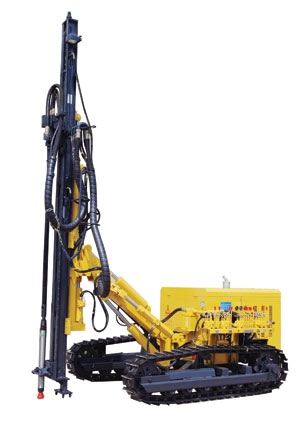

KY125中风压履带式露天潜孔钻车

名称:KY125中风压履带式露天潜孔钻车
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

产品特点:
  强劲有力的推进、回转机构
  ·大功率液压马达驱动的回转机构,为钻车提供强大的扭矩储备,减少卡钻几率。
  ·大功率液压马达驱动的推进机构,可以产生20KN的提升力,调节推进操纵阀上的调压阀,可以获得工况所需的最佳推进力。

灵活的钻臂
  ·采用活动的钻臂,通过控制油缸的伸缩可以调整钻孔倾角及水平孔高度,扩大了钻孔范围,提高了产品适应性。

灵活的液压泵组
  ·采用二个独立齿轮泵供油,工作可靠,适应性强,维护方便。
  ·采用齿轮传动和软特性联接,结构紧凑,运行平稳。
  ·采用专用液压元件,提高了系统的稳定性和可靠性。
  ·增设油液冷却装置,消除了液压油发热对系统的影响。

集中控制的操作机构
  ·钻车设计有先进的液压系统和功能齐全的气路系统,所有动作都集中控制,方便操作。
  ·操作液压操纵阀,可实现钻臂的举升、摆动和钻架的俯仰、摆角、前移(后退)等功能。保证多方位钻凿岩孔和钻车的稳定。
  ·操作气动操纵阀,可实现油泵的开启和钻车的推进(提升)、回转、冲击等功能,保证钻车高效率凿岩。
产品细节:


产品参数:

KY125中风压履带式潜孔钻车技术参数
岩石硬度 f=6~20 离地间隙(mm) 290
钻孔直径(mm) 80~115 行走速度 (Km/h) 0--2.0
经济钻深(m) 25 钻臂升角 -25°~+50°
工作气压(MPa) 0.7~1.4 钻臂摆角 ±45°
耗气量(m^3/min) ≥13 滑架摆角 -45°~+100°
回转转速(rpm) 0~65 滑架俯仰 -50°~+135°
提升力 (KN) 17 滑架补偿(mm) 900
钻杆规格(mm) 64x3000/76x3000 外形尺寸(mm) 3300
爬坡能力 30° 备注    气液联动

建议配套空压机


开山LGCY-13/13/LGCY-15/13型柴油移动空压机。

型号

LGCY-13/13

LGCY-15/13

排气量(m³/min)

13

15

工作压力(Mpa)

1.3

1.3

配套柴油机马力(kw)

Cummins6BTA5.9-C180(132KW)

玉柴YC6A240-20或斯太尔WD415.23

重量(kg)

3500

3500

外形在尺寸(mm)

3600*1900*2200

3750*1900*2250
