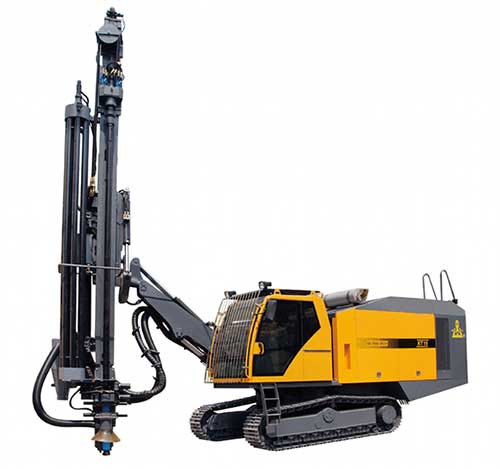

KT15型一体式高风压露天潜孔钻车

名称:KT15型一体式高风压露天潜孔钻车
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价
开山"牌KT15型一体式露天潜孔钻车是本公司在多年开发生产潜孔钻车的基础上,针对大型露天矿山的需求,而精心设计的新型凿岩设备。该钻车行走、推进、回转及角度调整等动作均采用液压驱动,动力强劲;配用高风压螺杆机头及高风压气动冲击器,凿岩效率高;配有液压干式集尘器收集粉尘,减少对环境的污染;并配有液压缷杆机构拆缷钻杆、浮动接头保护钻杆螺纹、自动接缷杆器减轻劳动强度、空调驾驶室提供舒适的工作环境及自动控制防卡阀减少卡钻机率。钻车具有整体性好、自动化程度高、凿岩效果好、环保节能、操作方便、机动灵活、行驶安全等特点。
  KT15型一体式露天潜孔钻车特点:
  1.一次推进长度达5米,有效减少接卸钻杆等辅助时间,提高工作效率;
  2.圆盘式自动换杆系统,动作高效、精准,自动换杆钻深可达35米;
  3.滑架摆角采用经过优化的变幅机构,总摆角达130°(右97°,左33°),无需更换支点可自由完成竖直孔与水平孔的转换;最低水平孔高度550㎜,最高可达4500;
  4.采用康明斯电喷发动机,动力强劲,性能可靠;
  5.采用单发动机两端输出布置,结构紧凑,维修方便;
  6.高风压大排量空气压缩系统(22m3/min,20bar),保证了冲击器快速钻进;
  7.高度集成的操控系统,友好的操控界面,一人就能自如操控整台机器;
  8.行走机构的自动调平功能让钻车更适应矿山崎岖山路;
  9.双扶钎机构全程引导钻具,防止钻孔时出现偏斜(开孔时引导冲击器,钻孔时引导钻杆)。
  KT5型一体式露天潜孔钻车技术参数:

凿岩硬度 f=6-20
钻孔直径mm 135-190
经济凿孔深度(自动接杆深度)m 35
行走速度Km/h 3.0
爬坡能力° 25°
离地间隙mm 430
整机功率Kw 298
柴油机  康明斯QSZ13-C400
螺杆机排气量m3/min 22
螺杆机最大排气压力 bar       25
系统工作气压bar 20
外形尺寸(长×宽×高)mm 11500 ×2716×3540
重  量 Kg                            23000
回转器转速r/min 0-118
回转扭矩N*m 4100
最大推拉力N 65000
滑架俯仰角度 125°
滑架摆角 向右97°向右33°
钻臂摆角 向右42°向左15°
车架调平角度 向上10°向下10°
一次推进长度mm 5000
补偿长度mm 1800
冲击器 HD55A
钻杆(φ直径×钻杆长度)mm φ89×5000/φ102×5000
除尘方式 干式(液压驱动旋风层流式)
/湿式(可选)
接杆方式 自动接缷杆
自动防卡方式 电液控制防卡
钻杆润滑方式 自动喷油润滑
钻杆螺纹保护 配有浮动接头保护钻杆螺纹
钻进显示 钻孔角度和钻孔深度实时显示
