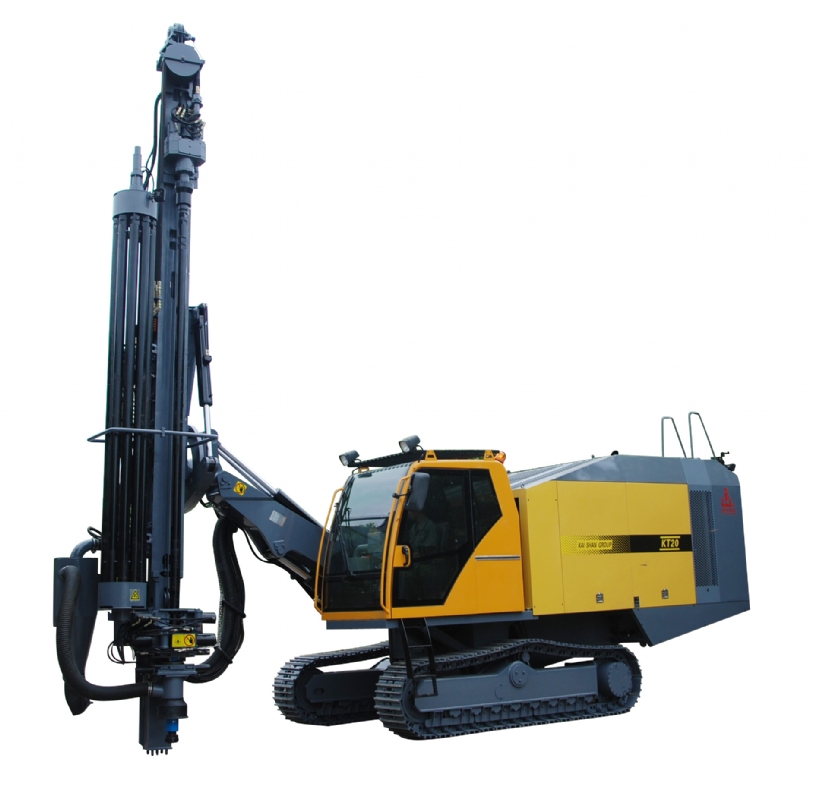

KT20整体式露天潜孔钻车

名称:KT20整体式露天潜孔钻车
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

钻车用途:
  "开山"牌KT20型露天潜孔钻车是开山集团在多年开发生产潜孔钻车的基础上,针对大型露天矿山的需求,而精心设计的新型凿岩设备。该钻车行走、推进、回转及角度调整等动作均采用液压驱动,动力强劲;配用高风压螺杆机头及高风压气动冲击器,凿岩效率高;配有液压干式集尘器收集粉尘,减少对环境的污染;并配有液压机械手及钻杆库拆缷钻杆、浮动接头保护钻杆螺纹,一个人即可拆缷钻杆;空调驾驶室提供舒适的工作环境及自动控制防卡阀减少卡钻机率。钻车具有整体性好、自动化程度高、凿岩效果好、环保节能、操作方便、机动灵活、行驶安全等特点。
  钻车特点:
  1. 圆盘式自动接缷杆系统,自动接缷杆钻深可达36米。
  2. 滑架摆角采用变幅机构,总摆角130°(右97°左33°),不用换支点可以自由完成水平孔和竖直孔的转换。最低水平孔高度550mm,最高4050mm。
  3. 采用卡特彼勒电喷发动机,动力强劲,性能可靠。
  4. 采用单发动机两端输出的布置,结构紧凑,维修方便。
  5. 高风压大排量空气压缩系统(22m3/min,20bar)保证了冲击器快速钻进。
  6. 行走机构的自动调平功能让钻车更适应矿山崎岖山路。
  7. 双扶钎机构全程引导钻具,防止钻孔时出现偏斜(开孔时引导冲击器,钻孔时引导钻杆)。
  8. 采用进口液压件和电器
  技术规格:

凿岩硬度

f=6-20

钻孔直径mm

135-165

经济凿孔深度(自动接杆深度)m

36

行走速度Km/h

2.5

爬坡能力

22°

离地间隙mm

430

整机功率Kw

287

柴油机

卡特C11

螺杆机排气量m3/min

22

螺杆机额定排气压力 bar

20

外形尺寸(长×宽×高)mm

11500×2700×3200

重  量 Kg

23000

回转器转速r/min

0-107

回转扭矩N*m

3900

最大推拉力N

45000

滑架俯仰角度

125°

滑架摆角

向右97 °向左33°

钻臂摆角

向右42°向左15°

钻臂举升角

向上42°向下20°

车架调平角度

向上10°向下10°

一次推进长度mm

4000

补偿长度mm

1200

冲击器

HD55A

钻杆

φ102×4000 mm

捕尘方式

干式(液压驱动旋风层流式)

接杆方式

自动接缷杆

自动防卡方式

电液控制防卡

钻杆润滑方式

自动喷油润滑

钻杆螺纹保护

配有浮动接头保护钻杆螺纹


钻孔角度和钻孔深度实时显示
